Электрический привод BELIMO CM230-L применяется в сфере обработки воздуха в зданиях и помещениях. Устройство устанавливается на воздушные заслонки площадью не более 0,4 кв.м.

• Вращающий момент – 2 Нм (при U_номин)
• U_номин – 100 – 240 V
• Время поворота на 90° – 75 с
• 2 варианта управления: одно-, двухпроводное либо трехпозиционная схема

Электрический привод BELIMO CM230-L применяется в сфере обработки воздуха в зданиях и помещениях. Устройство устанавливается на воздушные заслонки площадью не более 0,4 кв.м.

• Вращающий момент – 2 Нм (при U_номин)
• U_номин – 100 – 240 V
• Время поворота на 90° – 75 с
• 2 варианта управления: одно-, двухпроводное либо трехпозиционная схема

Технические характеристики



Электричество
Uномин / Диапазон Uномин	100 - 240 V / 85 – 265 V
Частота тока	50/60 Hz
N: N расчетная N в рабочем состоянии N в нерабочем состоянии	3 VA 1,5 W 1 W
Кабельное присоединение	Длина - 100 см , 3х0,75 мм2
Функциональность
Момент вращения	Min 2 Нм (при номин. значении U)
Направленность поворота	Против часовой стрелки (влево)
Возможность управления вручную	Предусмотрена. Посредством специального магнита, который встроен в указатель положения
Поворот привода по отношению к заслонке	1. С ограничением механич. упорами (шаг 2,5°) Фиксировано 315° либо 0° …287,5 2. Без ограничителей 360°, не ограничен
Время поворота на 90°	75 с
Шумовой уровень при работе	Допустимый уровень не более 35 dB
Контроль положения	Съемный указатель (механич.)
Безопасность
Защита от тока	Класс – II (полная изоляция) IP54 (от положения установки не зависит)
Температурный режим внешней среды	От –30°C до +50°C
Температурный режим хранения	От –40°C до +80°C
Относительная влажность воздуха	95%, не конденсируется
Поддержка	Не требуется
Вес устройства	220 г



Описание

Установка

Электропривод BELIMO CM230-L устанавливается прямо на вал воздушной заслонки с помощью специального захвата (0,6 … 1,27 см). Для предотвращения произвольного поворота привода после установки предусмотрен фиксатор.

В модели электропривода BELIMO CM230-L предусмотрены два ограничивающих механических упора с обеих сторон, с помощью которых настраивается угол поворота при установке на заслонку.

Управление

В электрическом приводе BELIMO CM230-L предусмотрены два варианта управления: одно-, двухпроводное либо по трехпозиционной схеме.

Также возможно управление вручную. Осуществляется с помощью магнита, встроенного в указатель положения. Редуктор привода выведен из зацепления до тех пор, пока магнит находится в специальной зоне на корпусе.

Надежность функционирования

Защита от перегрузок в электроприводе BELIMO CM230-L достигается за счет функции автоматической остановки по достижению финальных положений. Без концевых выключателей.

Для уточнения информации и заказа электрического привода BELIMO CM230-L Вы можете звонить по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и специальных цен на большие партии изделия, обсуждается индивидуально.

Гарантия на электропривод BELIMO CM230-L – 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

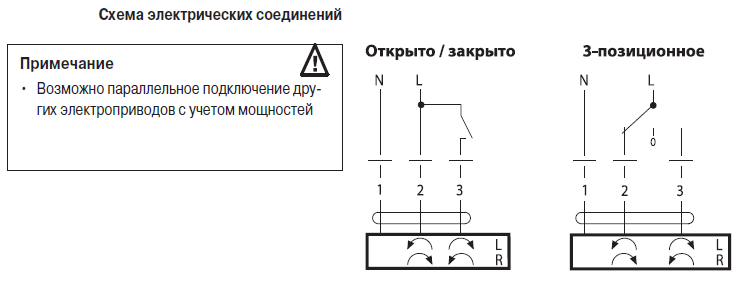

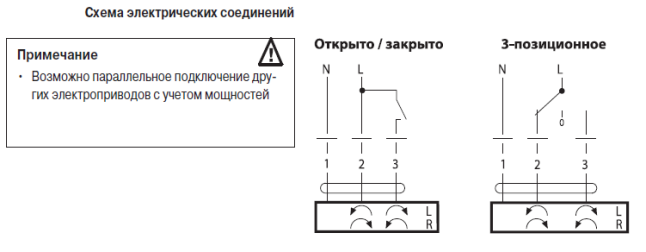

Электрическое подключение

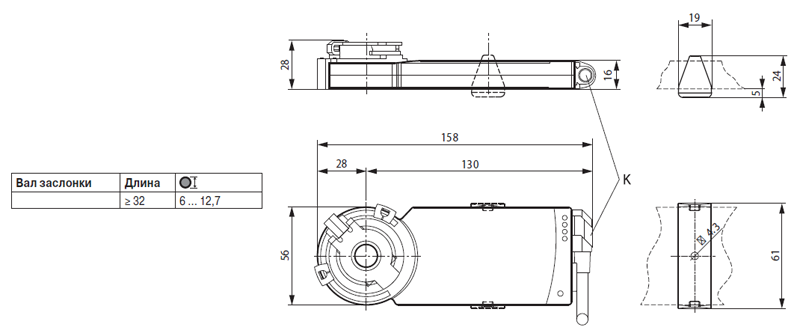

Габаритные размеры



Варианты приводов

		CM230G-L	CM230G-R
Тип управления	Откр/закр, (1-, 2-проводное), 3-позиционное	•	•
Направление вращения	Левое (против часовой стрелки)	•
	Правое (по часовой стрелке)		•
Подключение	Кабель PVC 1 м	•	•
Питание	230 В ~ (100–240 В ~)	•	•
Класс защиты	IP 66	•	•
