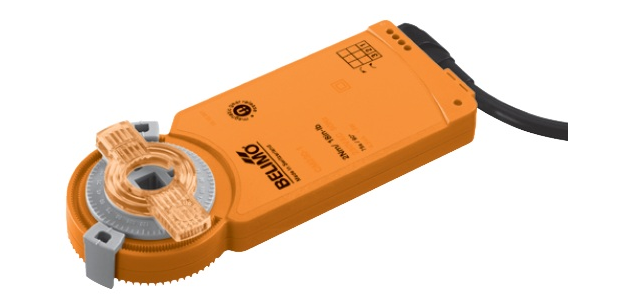

Электрический привод Belimo CM230-F-L используется для управления воздушными заслонками в вентиляционных системах и кондиционировании воздуха. Для заслонок площадью до 0,4 кв.м.

• Момент силы двигателя – 2 Нм
• Напряжение номин. (Unom) – 230 В, 50/60 Гц
• Управление по схеме Открыто-Закрыто либо 3-позиционное

Электрический привод Belimo CM230-F-L используется для управления воздушными заслонками в вентиляционных системах и кондиционировании воздуха. Для заслонок площадью до 0,4 кв.м.

• Момент силы двигателя – 2 Нм
• Напряжение номин. (Unom) – 230 В, 50/60 Гц
• Управление по схеме Открыто-Закрыто либо 3-позиционное

Технические характеристики

Электрические характеристики
Unom	AC 230 В (рабочий интервал U: 85 – 265 В)
Частота переменного тока	50/60 Гц
Мощности	3 ВА – расчетный параметр при калибровке 1,5 Вт – потребление при работе 1 Вт – потребление в покое
Присоединение к питанию	С помощью кабеля, длина - 1 м, 3 х 0,75 мм2
Одновременное подключение нескольких приводов	Возможно
Функциональные характеристики
Момент силы двигателя	2 Нм (миним. значение)
Направление вращения	Против часовой стрелки
Управление вручную	Есть. Активируется с помощью магнита
Допустимый угол вращения	Угол от 0 до 287,5°. Без ограничителей возможен поворот до 315°
Время вращения на 90°	75 сек
Допустимый шумовой уровень	Максимум 35 дБ
Индикатор позиций	Указатель механический с интегрированным магнитом
Характеристики безопасности
Защита от поражения током	Класс II – 100% изоляция
Защита корпуса	IP54
ЭМС	Согл. директиве 2014/30/EU
Импульсное Unom	2,5 кВ
t окружающей cреды	От –30°C до +50°C
t в состоянии покоя	От –40°C до +80°C
Влажность воздуха отн.	95%, без конденсации
Сервисная поддержка	Нет
Масса устройства	250 грамм



Описание

Принцип установки

Электропривод Belimo CM230-F-L монтируется на вал воздушной заслонки посредством универсального захвата, поставляемого в комплекте с приводом. Чтобы избежать произвольного вращения привода вокруг своей оси, он стабилизируется фиксатором Z-ARMC.

Управление вручную

Электропривод Belimo CM230-F-L управляется вручную за счет магнита, интегрированного в индикатор позиций привода. Чтобы вывести редуктор из зацепления необходимо поместить магнит в специально обозначенную зону на индикаторе.

Высокая степень защиты от перегрузки

Благодаря тому, что электропривод CM230-F-L автоматически останавливается сразу, как только будут пройдены финальные позиции, обеспечивается высокая степень защиты от перегрузки и надежность функционирования.

Узнать стоимость и заказать электропривод CM230-F-L Вы сможете, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается персонально с клиентом.

Гарантийный срок на электропривод CM230-F-L – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются к устройству.

Электрическое подключение





Габаритные размеры
