Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м².

• Крутящий момент 2 Нм.
• Номинальное напряжение 100…230 В~.
• Управление : откр./закр.

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. Для управления воздушными заслонками площадью приблиз. до 0,4 м².

• Крутящий момент 2 Нм.
• Номинальное напряжение 100…230 В~.
• Управление : откр./закр.



Технические характеристики

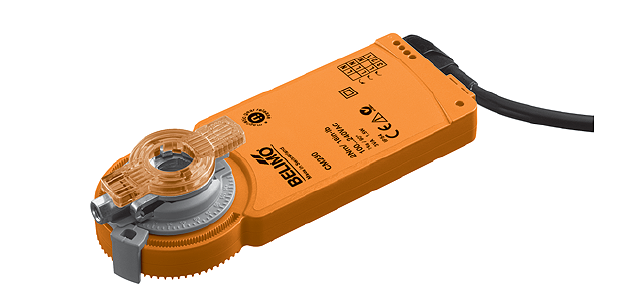

Электропривод BELIMO CM230-1-R для воздушных заслонок в системах ОВК, направление вращения против часовой стрелки.

Электрические параметры
Номинальное напряжение	230 В ~ 50/60Гц
Диапазон номинального напряжения	207…253 В~
Расчетная мощность	8,5 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	1,5 Вт 1 Вт
Соединение Кабель:	1 м , 3 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный)	Мин. 2 Нм при номинальном напряжении
Направление вращения	См. Обзор типов
Ручное управление	Редуктор выводится из зацепления при помощи магнита
Угол поворота: - без механического ограничения - с механическим ограничением	- неограничен - фикс. 315° , или 0° …287,5° ограничение с двух сторон при помощи механических упоров, настраивается с шагом 2,5°
Время поворота	75 с / 90°
Уровень шума	Макс. 35 дБ
Индикация положения	Механический указатель, съемный (со встроенным магнитом для ручного управления)
Безопасность
Класс защиты	II все изолировано
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей cреды	–30 ... +50 °C
Температура хранения	–40 ... +80 °C
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. стр.
Вес	220 г



Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo CM230-1-R простая установка непосредственно на вал заслонки при помощи универсального захвата (6…12,7 мм), снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо CM230-1-R возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением, магнит встроен в указатель положения)

Настраиваемый угол поворота

Привод воздушной заслонки Белимо CM230-1-R - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo CM230-1-R поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО CM230-1-R а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО CM230-1-R мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO CM230-1-R распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

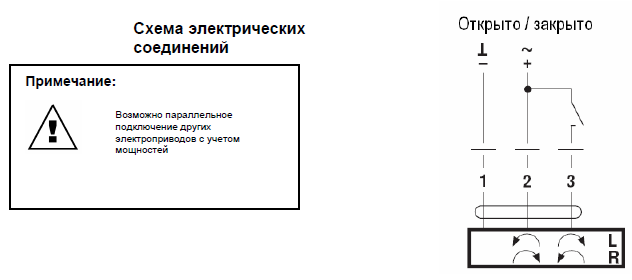

Электрическое подключение

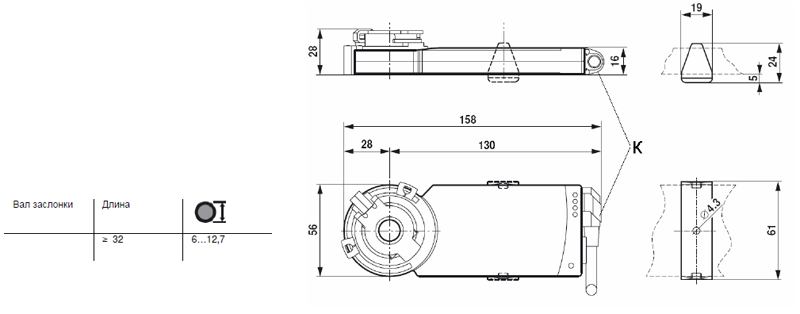

Габаритные размеры
